本设备CPU 采用成熟的高性能工业处理器，Ti AM3352处理器， ARM Cortex™-A8 主频 800M。PCB设计充分考虑了电磁兼容性，为保证产品能达到工业设备需要的稳定性，整板设计，采用全工业布线，充分保证高速信号的完整性。采用高品质的PCB板材，使其具备优越的稳定 性。同时，批量全自动化机器贴片生产，有效的保证了产品质量的一致性。支持超宽压 DC9~30V 输入供电。电源输入电路采用独有的专用电路设计， 能抵抗 GB/T 17626.5-2008 标准中最高等级 4 级(4KV)8/20uS 的雷击测试。多重电源保护， 抗静电、 过流、防反接等保护能有效保证野外等恶劣环境下的可靠运行。 集成2个100M/10M高速自适应网卡，网卡采用双级防雷防静电保护，能抵抗2KV雷击。 4路RS485电路采用全电气隔离设计，RS485电路采用三级防雷防静电保护，支持 GB/T17626.5-2008标准中10/700uS测试的最高等级4KV防护。 集成专用加密芯片，为用户的应用程序提供专业的加密防护，同时每一个机器都有唯一不可篡改ID号，配合用户的应用程序进行加密绑定后，可以有效防止用户的应用程序被拷贝。 稳定的硬件设计能保证系统长时间正常运行，支持纯硬件定时看门狗，适合无人值守7X24小 时运行的应用环境。 运行LINUX 2.6.39操作系统，性能稳定，裁剪性强。
真正工业级产品设计，稳定可靠；
采用工业级芯片，配备工业级 NANDFLASH、网络管理、通信转换等外围芯片，能适应各种应用环境；
采用嵌入式 LINUX 操作系统，锁定保护核心系统，避免意外及人为软件故障；
用工业级 AC/DC 及 DC/DC 电源管理模块，可支持主备电源无缝切换供电，增强产品使用可靠性。
可配置高速串行及网络口，能满足各种数据采集及远传需求；
支持多种接入方式，如 RS232/485、CAN、以太网、GPRS/WCDMA、4G 全网通等；
数据安全可靠，可统计运算，全面支持能耗管理应用；

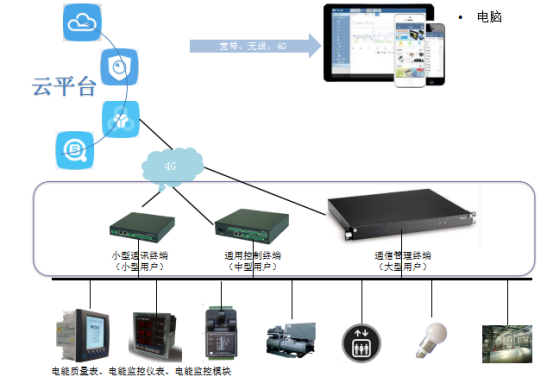

支持对数据文件的解析和处理，可对接上位机、小主站及远程数据中心，支持多种方式的数据展示；
具备断线缓存机制，保证数据的完整性。当与上位机的通信出现故障时，设备能将该段时间内的数据存储到 FLASH 或 SD 卡上，通信恢复后再自动将存储的数据补齐传送给上位机；
采用多种技术来保证现场设备数据安全。设备通过寄存器访问控制、测点读写权限设置、用户身份认证等手段，对现场数据进行全方位的保护。
支持的通讯协议：IEC60870-5(IEC101、IEC102、IEC103、IEC104)、DLT645-1997、DLT645-2007、 CDT、DISA、MODBUS_RTU、MODBUS_TCP、MODBUS_ASSCI、IEC61850、绿建规范、能耗规范、各种直流屏模拟屏
采集数据点数：不做限制，根据CPU 的性能，一般遥测遥信遥脉遥控 5120 点
安装尺寸图
4.2. 接口详细说明
本节将详细介绍设备对外接口的定义与使用注意事项.
4.2.1电源接口
支持2种电源接口，一种为2PIN 5.08mm欧式端子。另外一种为标准DC座，尺寸 为5.5*2.1mm，两种接口为并联关系,用户可以根据现场接线情况选择使用电源接口。
电源输入支持 DC9V～30V 宽压输入， 支持过流、抗雷保护，支持反接保护。
关于 Earth(安全地线)使用说明， 为获得更好的防雷、 防静电、 抗干扰的性能,在 条件允许的情况下 Earth 尽量可靠与大地进行连接， 对于使用 DC 座进行供电的用 户， 可以通过金属外壳固定螺丝与大地进行可靠连接。 Earth 不能可靠接地， 抗干扰性能会受到一定的限制。
4.2.2 DEBUG UART(调试接口)
为方便用户调试，用户用一根标准串口线把设备的DEBUG UART与电脑USB口连
接，即可方便的进行应用调试。
4.2.3 以太网接口
2个100M/10M自适应以太网卡，支持AUTO MDI/MDIX，网卡采用双级防护，防护
等级如下:
a. 支持GB/T 17626.5-2008标准中10/700uS测试的3级2KV防护；
b. ±15kV Human Body Model；
c. ±15kV IEC1000-4-2 Air Discharge。
4.2.4 RS485/R232接口
对外总共有4个串口分别为COM1、COM2、COM3、COM4,为满足不同用户的应用需
求，4个端口对外都分别扩展出RS485和RS232 接口(每一个串口对外的RS485和R232都 采用复用设计)，RS485与RS232都采用全电气隔离设计，隔离电压达到2KV，并且RS485 接口采用多级防雷防静电设计，非常适合对稳定性要求苛刻的工业与电力系统应用。
4.2.5 USB HOST接口
对外支持2个USB HOST，接口类型为立式USB A型标准USB座，用户可以通过该USB 口进行USB外设的扩展(USB HOST支持自动更新文件系统)。
4.2.6 TF卡接口
对外支持1个TF卡接口，TF卡座为自弹式设计，用户可以通过该卡座进行外置存
储扩展(TF卡槽支持自动更新文件系统)。
2.2.7 指示灯
有2个指示灯，具体定义说明如下：
POWER-----电源指示灯，用于指示电源供电是否正常；
STATE-----系统可编程指示，用户特定功能指示或者用户自定义功能指示；
4.2.8 RTC后备电池
为保证系统断电后， 系统时钟可以正常计时。板载一个CR2032的纽扣电池，系
统断电后，该电池可以保证系统时钟运行时间达 3 年以上。但在恶劣条件下(如高温、 高湿、高粉尘、低温)，该值需要用户重新进行评估。非操作期间RTC电流为≤5uA。内 部纽扣电池为可更换式设计，用户如发现RTC电池电量偏低，可以自行更换电池，电池 规格为CR2032 3V纽扣电池。
4.2.9 全网通4G接口(选配)
板载可扩展全网通4G无线接口，方便无法布线的场合。
